安防监控:六种视频传输方式大探索

来源:IT168


    摘要:视频基带、一线通、双绞线、微波这四种传输方式均无法适应高清监控传输的要求,目前只有两种传输方式在高清传输中得到了认可,一种是采用光纤专线传输:第二种则是网络传输。

  随着目前高清应用的超大数据量带宽以及实时性的要求,当传输面对高清监控的要求时,什么样的传输方式比较合适呢?很显然,视频基带、一线通、双绞线、微波这四种传输方式均无法适应高清监控传输的要求,目前只有两种传输方式在高清传输中得到了认可,一种是采用光纤专线传输:第二种则是网络传输。
  视频基带传输:
  是最为传统的电视监控传输方式,对0~6MHz视频基带信号不作任何处理,通过同轴电缆(非平衡)直接传输模拟信号。其优点是:短距离传输图像信号损失小,造价低廉。



  缺点:传输距离短,300米以上高频分量衰减较大,无法保证图像质量;一路视频信号需布一根电缆,传输控制信号需另布电缆;其结构为星形结构,布线量大、维护困难、可扩展性差。

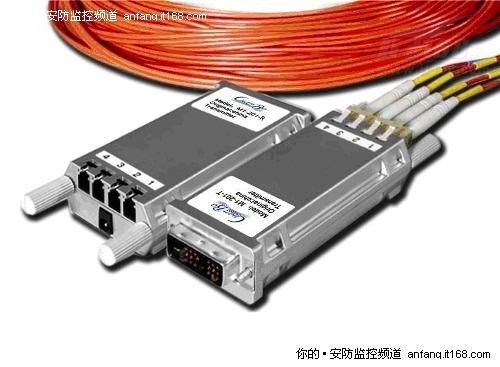

  光纤传输:

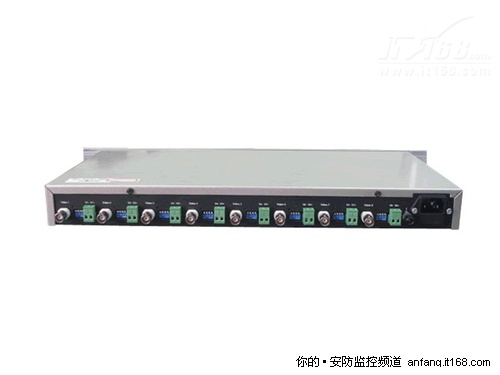

  常见的有模拟光端机和数字光端机,是解决几十甚至几百公里电视监控传输的最佳解决方式,通过把视频及控制信号转换为光信号在光纤中传输。



  其优点是:传输距离远、衰减小,抗干扰性能最好,适合远距离传输。其缺点是:对于几公里内监控信号传输不够经济;光熔接及维护需专业技术人员及设备操作处理,维护技术要求高,不易升级扩容。
  网络传输:
  是解决城域间远距离、点位极其分散的监控传输方式,采用MPEG音视频压缩格式传输监控信号。其优点是:采用网络视频服务器作为监控信号上传设备,有Internet网络安装上远程监控软件就可监看和控制。



  其缺点是:受网络带宽和速度的限制,只能传输小画面、低画质的图像;每秒只能传输几到十几帧图像,动画效果十分明显并有延时,无法做到实时监控。

微波传输:
  是解决几公里甚至几十公里不易布线场所监控传输的解决方式之一。采用调频调制或调幅调制的办法,将图像搭载到高频载波上,转换为高频电磁波在空中传输。其优点是:省去布线及线缆维护费用,可动态实时传输广播级图像。



  其缺点是:由于采用微波传输,频段在1GHz以上常用的有L波段(1.0~2.0GHz)、S波段(2.0~3.0GHz)、Ku波段(10~12GHz),传输环境是开放的空间很容易受外界电磁干扰;微波信号为直线传输,中间不能有山体、建筑物遮挡;Ku波段受天气影响较为严重,尤其是雨雪天气会有严重雨衰。
  双绞线传输(平衡传输):
  是解决监控图像1Km内传输,电磁环境复杂场合的解决方式之一,将监控图像信号处理通过平衡对称方式传输。其优点是:布线简易、成本低廉、抗共模干忧性能强。



  其缺点是:只能解决1Km以内监控图像传输,而且一根双绞线只能传输一路图像,不适合应用在大中型监控中;双绞线质地脆弱抗老化能力差,不适于野外传输;双绞线传输高频分量衰减较大,图像颜色会受到很大损失。

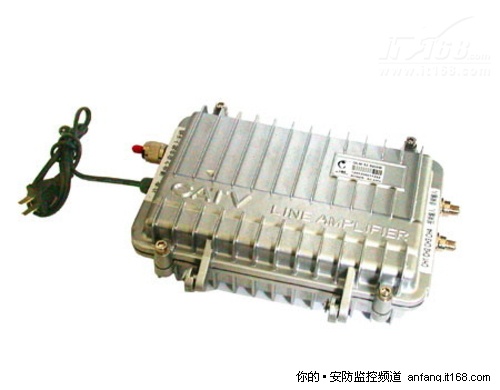

  一线通传输
  是解决几公里至几十公里监控信号传输的最佳解决方案,采用调幅调制、伴音调频搭载、FSK数据信号调制等先进技术,可将几十路监控图像、伴音、控制及报警信号集成到“一根”同轴电缆中双向传输。



  其优点是:充分利用了同轴电缆的资源空间,几十路音视频及控制信号在同一根电缆中双向传输、实现一线通“一线通”;施工简单、维护方便,大量节省材料成本及施工费用;频分复用技术解决远距传输点位分散,布线困难监控传输问题;射频传输方式只衰减载波信号,图像信号衰减很小,亮度、色度传输同步嵌套,保证图像质量达到4.5级以上国家标准;采用75Ω同轴不平衡方式传输使其具有非常强抗干扰能力,电磁环境复杂场合仍能保证图像质量。
  从以上6种传输方式不难看出,视频基带传输距离非常短,光纤传输、一线通传输则较适合长距离传输,网络传输易受网络带宽的影响,微波传输则受环境影响比较大,双绞线只适合1KM以内的监控传输,且只能传输一路图像。那么,对于高清监控来说,哪种传输方式最为适合呢?且听下回继续分解。
